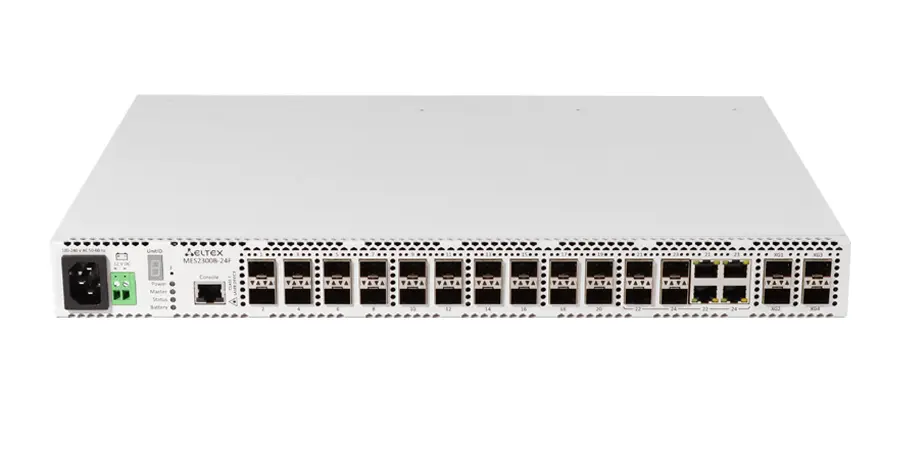

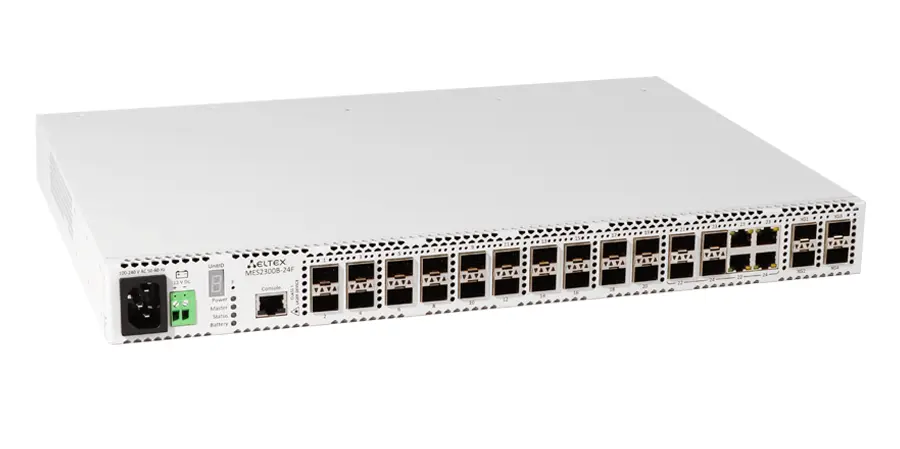

Aggregation Switch MES2300B-24F

رابط‌ها (Interfaces):

• 20 پورت 1000BASE-X/100BASE-FX (SFP)
• 4 پورت کامبو 10/100/1000BASE-T/1000BASE-X/100BASE-FX
• 4 پورت 10GBASE-R (SFP+)/1000BASE-X (SFP)
• 1 پورت کنسول RS-232 (RJ-45)

عملکرد (Performance):

• پهنای باند: 128 گیگابیت بر ثانیه
• توان عملیاتی برای بسته‌های 64 بایتی: 95.2 میلیون بسته در ثانیه (MPPS)
• حافظه بافر: 1.5 مگابایت
• حافظه رم (DDR4): 2 گیگابایت
• حافظه ROM (RAW NAND): 512 مگابایت
• جدول MAC: 16384
• جدول ARP: 2039
• جدول VLAN: 4094
• گروه‌های چندپخشی لایه 2: 2048
• قوانین SQinQ: 988 (ورودی)، 988 (خروجی)
• قوانین ACL لایه MAC: 1966
• قوانین ACL لایه IPv4/IPv6: 1975/988
• مسیرهای یکتای لایه 3 IPv4: 4066
• مسیرهای یکتای لایه 3 IPv6: 1015
• مسیرهای چندپخشی لایه 3 IPv4 (IGMP Proxy، PIM): 2029
• مسیرهای چندپخشی لایه 3 IPv6 (IGMP Proxy، PIM): 505
• مسیریاب‌های VRRP: 255
• حداکثر اندازه گروه‌های ECMP: 8
• تعداد VRF: 16 (شامل VRF پیش‌فرض)
• رابط‌های لایه 3: 2032
• گروه‌های تجمیع لینک (LAG): 32 گروه، حداکثر 8 پورت در هر گروه
• کیفیت خدمات (QoS): 8 صف خروجی به ازای هر پورت
• اندازه فریم جامبو: 10240 بایت
• استکینگ: 8 دستگاه

ویژگی‌های رابط (Interface Features):

• حفاظت از انسداد در ابتدای خط (HOL)
• فشار برگشتی (Back Pressure)
• پشتیبانی از Auto MDI/MDIX
• پشتیبانی از فریم‌های جامبو
• کنترل جریان (IEEE 802.3X)
• میرورینگ پورت (SPAN، RSPAN)
• استکینگ

ویژگی‌های آدرس MAC:

• حالت یادگیری مستقل به ازای هر VLAN
• پشتیبانی از چندپخشی MAC
• تنظیم زمان انقضای قابل پیکربندی برای آدرس‌های MAC
• ورود آدرس‌های MAC ثابت
• ثبت تغییرات آدرس MAC
• ثبت لاگ پرش‌های آدرس MAC

ویژگی‌های VLAN:

• VLAN صوتی
• IEEE 802.1Q
• Q-in-Q
• Q-in-Q انتخابی
• GVRP

ویژگی‌های چندپخشی لایه 2:

• گروه‌های چندپخشی
• گروه‌های چندپخشی ثابت
• IGMP Snooping نسخه‌های 1، 2 و 3
• خروج سریع IGMP Snooping مبتنی بر هاست/پورت
• گزارش پروکسی IGMP
• احراز هویت IGMP از طریق RADIUS
• MLD Snooping نسخه‌های 1 و 2
• IGMP Querier
• MVR

عملکردهای لایه ۲ (L2 Functions):

• STP (پروتکل Spanning Tree، استاندارد IEEE 802.1d)
• RSTP (پروتکل سریع Spanning Tree، استاندارد IEEE 802.1w)
• MSTP (پروتکل چندگانه Spanning Tree، استاندارد IEEE 802.1s)
• PVSTP+
• RPVSTP+
• گزینه اتصال سریع Spanning Tree
• STP Root Guard
• فیلتر کردن BPDU
• STP BPDU Guard
• تشخیص حلقه (Loopback Detection - LBD)
• ERPS (پروتکل حفاظت حلقه اترنت، استاندارد G.8032v2)
• Flex-link
• VLAN خصوصی
• تونل‌سازی پروتکل لایه ۲ (L2PT)

عملکردهای لایه ۳ (L3 Functions):

• مسیرهای IP ایستا
• پروتکل‌های مسیریابی دینامیک:
  • RIPv2
  • OSPFv2
  • OSPFv3
  • IS-IS (مسیریابی یکتای IPv4)
  • BGP4 (مسیریابی یکتای IPv4 و چندپخشی IPv4)
• پروتکل‌های BFD (برای BGP)
• پروتکل Address Resolution (ARP)
• ARP پروکسی
• VRRP
• پروتکل‌های مسیریابی چندپخشی دینامیک:
  • PIM SM
  • PIM DM
  • IGMP Proxy
  • MSDP
• متعادل‌سازی بار ECMP
• IP Unnumbered
• VRF Lite

عملکردهای تجمیع لینک (Link Aggregation Functions):

• ایجاد گروه‌های LAG
• LACP
• الگوریتم تعادل بار LAG
• گروه‌های تجمیع لینک چند سوئیچی (MLAG)

عملکردهای IPv6:

• میزبان IPv6
• پشتیبانی از Dual-stack (IPv6 و IPv4)

عملکردهای خدماتی (Service Functions):

• تستر کابل مجازی (Virtual Cable Tester - VCT)
• تشخیص ماژول‌های نوری (Optical Transceiver Diagnostics)
• اترنت سبز (Green Ethernet)

عملکردهای امنیتی (Security Functions):

• حفاظت در برابر سرورهای DHCP غیرمجاز (DHCP Snooping)
• گزینه DHCP شماره 82
• IP Source Guard
• بازرسی ARP پویا
• sFlow
• احراز هویت مبتنی بر MAC، امنیت پورت، ورودهای MAC ثابت
• احراز هویت مبتنی بر پورت (IEEE 802.1x)
• VLAN مهمان
• جلوگیری از حملات DoS
• تقسیم‌بندی ترافیک
• فیلتر کردن کلاینت‌های DHCP
• جلوگیری از حملات BPDU
• فیلتر کردن NetBIOS/NetBEUI

فهرست‌های کنترل دسترسی (ACL):

• ACL لایه ۲-۳-۴
• ACL مبتنی بر زمان
• ACL IPv6
• معیارهای ACL شامل:
  • پورت سوئیچ
  • اولویت IEEE 802.1p
  • شناسه VLAN
  • EtherType
  • DSCP
  • نوع پروتکل IP
  • شماره پورت TCP/UDP
  • بایت‌های تعریف شده توسط کاربر

کیفیت خدمات (QoS) و محدودیت نرخ (Rate Limiting):

• آمار QoS
• شکل‌دهی ترافیک
• محدودیت نرخ براساس sr-TCM و tr-TCM
• کلاس خدمات IEEE 802.1р
• کنترل طوفان برای ترافیک‌های مختلف (پخش، چندپخشی، یکتا ناشناخته)
• مدیریت پهنای باند
• الگوریتم‌های زمان‌بندی Strict Priority و Weighted Round Robin (WRR)
• سه رنگ علامت‌گذاری
• طبقه‌بندی ترافیک مبتنی بر ACL
• اختصاص CoS/DSCP مبتنی بر ACL
• تنظیم اولویت IEEE 802.1p برای VLAN مدیریت
• بازنشانی DSCP به CoS و برعکس
• اختصاص VLAN مبتنی بر ACL
• علامت‌گذاری 802.1p و DSCP برای IGMP

OAM:

• IEEE 802.3ah، Ethernet Link OAM
• تشخیص لینک یکطرفه IEEE 802.3ah (UDLD)

عملکردهای مدیریتی (Management Functions):

• دانلود و آپلود فایل پیکربندی از طریق TFTP
• SNMP (پروتکل مدیریت ساده شبکه)
• CLI (رابط خط فرمان)
• رابط کاربری وب
• Syslog
• SNTP (پروتکل زمان ساده شبکه)
• Traceroute
• LLDP (استاندارد 802.1ab) + LLDP MED
• LLDP (استاندارد IEEE 802.1ab)
• کنترل دسترسی - سطوح دسترسی برای کاربران
• ACL مدیریت
• مسدودسازی رابط مدیریتی
• احراز هویت محلی
• فیلتر کردن آدرس‌های IP برای SNMP
• کلاینت RADIUS/TACACS+ (سیستم کنترل دسترسی کنترل‌کننده ترمینال)
• سرور Telnet و SSH
• کلاینت Telnet و SSH
• SSL
• پشتیبانی از دستورات ماکرو
• ثبت دستورات CLI
• گزارش سیستم (System Log)
• پیکربندی خودکار DHCP
• DHCP Relay (پشتیبانی از IPv4)
• گزینه DHCP شماره 12
• دستورات اشکال‌زدایی
• محدود کردن نرخ ترافیک به CPU
• رمزگذاری گذرواژه‌ها
• بازیابی گذرواژه‌ها
• Ping (پشتیبانی از IPv4/IPv6)

عملکردهای نظارتی (Monitoring Functions):

• آمار رابط‌ها
• نظارت از راه دور RMON/SMON
• IP SLA
• نظارت بر استفاده از CPU بر اساس وظیفه و نوع ترافیک
• نظارت بر RAM
• نظارت بر دما
• نظارت بر TCAM

MIB (پایگاه اطلاعات مدیریت) و استانداردهای IETF:

• RFC 1065، 1066، 1155، 1156، 2578 (ساختار MIB)
• RFC 1212 (تعاریف مختصر MIB)
• RFC 1213 MIB II
• RFC 1215 (کنوانسیون تله‌های MIB)
• RFC 1493، 4188 (Bridge MIB)
• RFC 1157، 2571-2576 (SNMP MIB)
• RFC 1901-1908، 3418، 3636، 1442، 2578 (SNMPv2 MIB)
• RFC 1271، 1757، 2819 (RMON MIB)
• RFC 2465 (IPv6 MIB)
• RFC 2466 (ICMPv6 MIB)
• RFC 2737 (Entity MIB)
• RFC 4293 (IPv6 SNMP Management Interface MIB)
• MIB خصوصی (Private MIB)
• RFC 2021 (RMONv2 MIB)
• RFC 1398، 1643، 1650، 2358، 2665، 3635 (Ether-like MIB)
• RFC 2668 (MIB برای IEEE 802.3 MAU)
• RFC 2674، 4363 (MIB برای IEEE 802.1p)
• RFC 2233، 2863 (IF MIB)
• RFC 2618 (MIB برای کلاینت احراز هویت RADIUS)
• RFC 4022 (MIB برای TCP)
• RFC 4113 (MIB برای UDP)
• RFC 3289 (MIB برای Diffserv)
• RFC 2620 (MIB برای حسابداری RADIUS)
• RFC 2925 (MIB برای Ping و Traceroute)
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463، 4443 (ICMPv6)
• RFC 4884 (پشتیبانی ICMP توسعه‌یافته برای پیام‌های چند بخشی)
• RFC 793 TCP
• RFC 2474، 3260 (تعریف فیلد DS در هدر IPv4 و IPv6)
• RFC 1321، 2284، 2865، 3580، 3748 (پروتکل احراز هویت قابل توسعه - EAP)
• RFC 2571-2574 (SNMP)
• RFC 826 ARP
• RFC 854 Telnet

ویژگی‌های فیزیکی و محیطی:

• منبع تغذیه:
  • 100-240 ولت AC، 50-60 هرتز
  • 12 ولت DC
• جریان ورودی:
  • شامل باتری: 0.3–0.8 آمپر
  • بدون باتری: 0.2–0.6 آمپر
• حداکثر مصرف برق:
  • 55 وات
• حداکثر مصرف برق بدون شارژ باتری:
  • 40 وات
• اتلاف گرما:
  • 43 وات
• پشتیبانی از Dying Gasp:
  • بله
• دمای عملیاتی:
  • از 20- تا 65+ درجه سانتی‌گراد
• دمای ذخیره‌سازی:
  • از 50- تا 70+ درجه سانتی‌گراد
• رطوبت عملیاتی:
  • حداکثر 80%

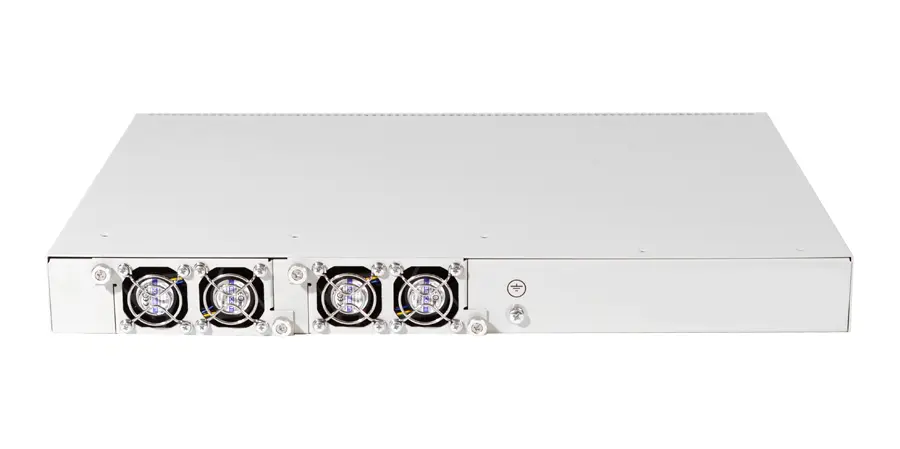

• سیستم خنک‌کننده:
  • از جلو به عقب، 4 فن
• فاکتور فرم:
  • 19 اینچ، 1U
• ابعاد (عرض × ارتفاع × عمق):
  • 430 × 44 × 305 میلی‌متر
• وزن:
  • 4.08 کیلوگرم
